Descripción

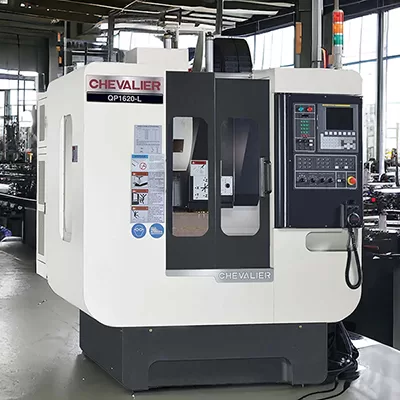

Centro de Maquinado Vertical CHEVALIER QP1620-L
Centro de Maquinado Vertical con Control SMART
QP1620-L(SMART)
Características
- Diseñados y construidos de acuerdo a la actual demanda de alta eficiencia requerida con alto grado de exactitud de maquinado, por ejemplo, para componentes C3 y otras aplicaciones que requieren un poderoso y confiable maquinado, minimizando el costo de manufactura.
- Disponible con control SMART.
- Sistemas de comunicación: Ethernet, dos puertos USB..
- Se puede trabajar en modo MPG.
- Control de alta precisión (para un fino acabado).
- Programación de macros (trabajos específicos).
- Trabaja con códigos norma ISO.
- Funciones de barrenado en círculo, lineal y arco.
- Simulación gáfica del programa.
- Programación en funciones de espejo.
- Pantalla de ayuda para encontrar «0 pieza».
- 3 ejes con controles simultáneos.
- Interpolación lineal, circular y helicoidal.
- Aceleración y desaceleración automática.
- Anulador automático para esquinas interiores G62.
- Machueleado rígido.
- Compensación de longitud de herramienta.
- Pantalla LCD color 8.4″
- CONTROL SMART INCLUYE:
- Sistemas de comunicación: Ethernet, Compact flash, dos puertos USB, puertos RS232, RS422 y RS485.
- Librería de herramientas detallada.
- Programación de sistemas conversacional.
Accesorios Estándar
- • Sistema de lubricación centralizada.
- • Generador de pulso tipo manual (MPG).
- • Machueleado rígido.
- • ATC para 24 herramientas.
- • Sistema refrigerante.
- • Guarda totalmente cerrada.
- • Luz de trabajo.
- • Luz piloto.
- • Sistema de aire para cambio de herramienta.
- • Enjuague automático para rebaba.
- • Sistema de enjuague posterior para rebaba.
- • Aire a presión para corte en seco.
- • Pistola de aire.
- • Intercambiador de calor para gabinete eléctico.
- • Caja de herramienta de servicio.
- • Bases y pernos para nivelación.
- • Manual de operación y lista de partes.
Accesorios Opcionales
- • Refrigerante a través del husillo.
- • Enfriador del aceite del husillo.
- • Recolectores de rebaba.
- • Preparación para 4° eje.
- • Mesa rotatoria programable (4°eje).
- • Pistola para refrigerante.
- • Separador de aceite del soluble.
- • Aire acondicionado para gabinete eléctrico.
- • Sistema automático para medición de herramienta.
- • Regletas.
Detalles del Producto
| Peso | 2,300 KG |
| Consumo De Energía | 15 KVA |
| Velocidad Del Husillo | 10,000 / (12,000 OPC.) RPM |
| Cono Del Husillo | CAT40 |
| Tamaño Sobre La Mesa | 700 X 320 MM |
| Repetibilidad | ±0.005 (±0.0002″) VDI3441 (ISO10971) MM |
| Máxima Carga Sobre La Mesa | 250 KG |
| Máxima Longitud De La Herramienta | 200 MM |
| Distancia De La Nariz Del Husillo A La Mesa | 150 – 530 MM |
| Máximo Peso De La Herramienta | 5 KG |
| Diámetro Del Husillo | 50 MM |
| Máxima Velocidad De Corte | 1 – 10 MM/MIN |
| Bomba Refrigerante | 0.4 HP |
| Viajes X / Y / Z | 520 X 400 X 380 MM |
| Viajes Rapidos X / Y / Z | 48 / 48 / 36 M/MIN |
| Posicionamiento | ±0.007 VDI3441 (ISO10971) MM |
| Dimensiones (Ancho X Largo X Alto) | 1,680 X 2,762 X 2,339 MM |
| Distancia De La Nariz Del Husillo A La Columna | 400 MM |
| Control | SMART |
